Le circuit de commande

Dernière mise à jour le 30/03/2005

Pour commander cette machine infernale, il est bien de réaliser un minimum d'automatisme. En effet par exemple il ne faut pas envoyer la haute tension si le rupteur rotatif ne tourne pas, si l'autotransformateur n'est pas à zéro.... Ramener automatiquement le réglage de la haute tension à zéro.... Il est aussi important que la machine comporte au moins 1 à 2 arrêt d'urgence. Pour cela j'ai réalisé une armoire de commande avec un boitier de commande déporté.

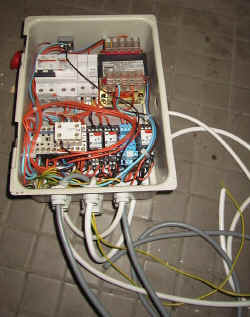

L'intérieur de l'armoire de commande avec ses câbles
La face avant avec le petit boitier de commande.
Il y a sur la porte de l'armoire un bouton marche, un bouton arrêt (ou arrêt d'urgence), un voyant et un compteur horaire pour connaître le temps de fonctionnement.
Sur le boitier de commande on trouve
- Le démarrage du rupteur rotatif
- La mise sous tension et l'arrêt du transfo HT
- 2 boutons pour le réglage de la HT
- Un arrêt d'urgence

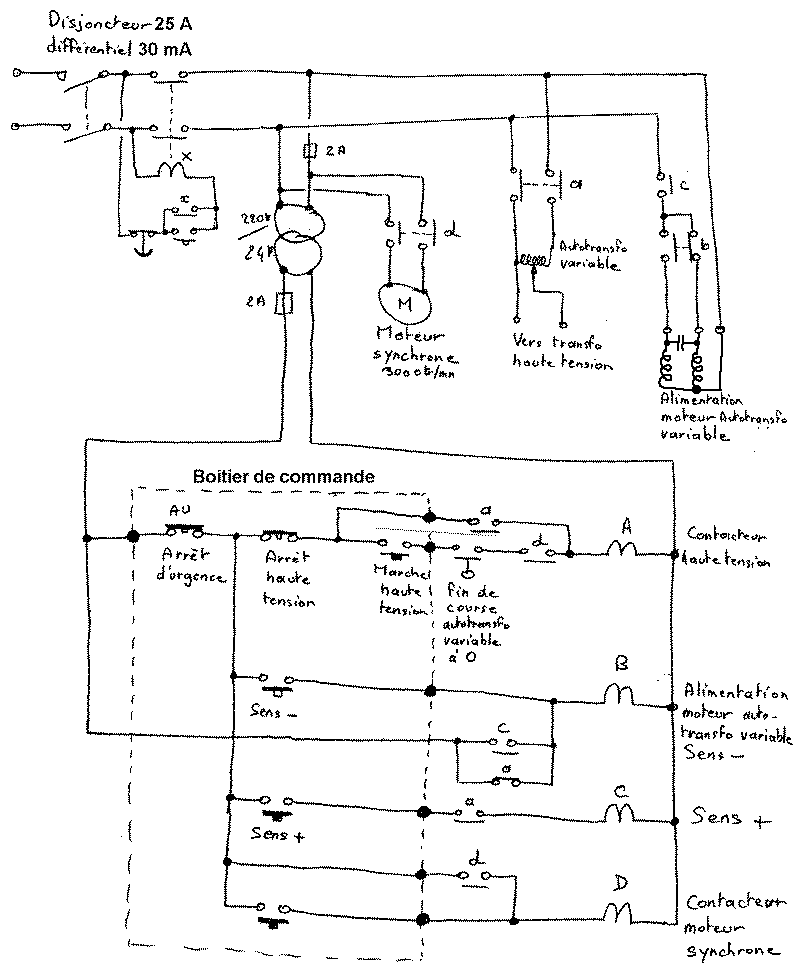

Voici le schéma. Il peut être amélioré mais guére simplifié.
