Réalisation du bobinage primaire

Dernière mise à jour le 04/02/2005

Le bobinage primaire est réalisé en tube de cuivre de 8 mm de diamètre extérieur. Il fait 12 spires

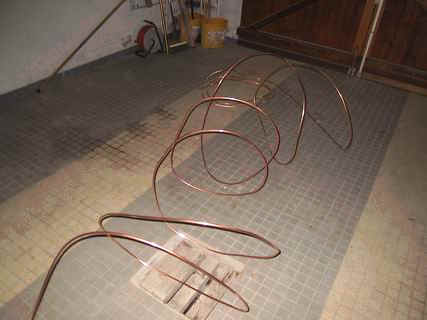

Avec ça il va falloir réaliser un bobinage primaire impeccable.

Merci le vendeur !

Découpe des supports du bobinage primaire dans du plexiglas

Ajustage des plaques ensemble. L'angle est de 30 °

Décalage des plaques pour préparer le traçage des ouvertures

Perçage et ouverture des encoches pour le tube de 8 mm. Remarquez le décalage des plaques pour faire une spirale de 12 spires.

Présentation du résultat
L'écartement entre spire
est de 10 mm, ce qui fait 18 mm d'axe à axe de spire.

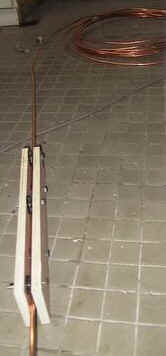

Réalisation d'un appareil fait de 5 galets en quinconce pour redresser le tube

Après passage du redresseur plusieurs fois dans différentes positions, le résultat du redressement est correct

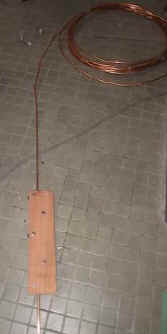

Un plus petit redresseur plus efficace pour les petites bosses.
Fait avec 4 galets

Cintrage du tube de garde du primaire

Détail des galets de cintrage

Réalisation du meuble sur roulette et mise en place des supports de bobinage et du tube de garde.

Réalisation d'une bobine d'une largeur de 10 mm pour enrouler le tube dedans en spirale

Intérieur de la bobine et fixation du tube sur l'axe avec une vis. Remarquez que l'axe est déjà découpé en spirale

Début du bobinage avant de remettre l'autre flasque. Déjà un tour de fait !

Bobinage du tube en faisant tourner la bobine d'une main et en retenant le tube de l'autre pour qu'il plaque bien spire sur spire.

Redressement du tube au fur et à mesure avec mes deux redresseurs

Ouverture de la bobine et résultat obtenu

Mise en place sur les supports et immobilisation à la résine époxy. Le diamètre intérieur de la bobine est de 24 cm et 61 cm extérieur.

Et voilà, c'était pas si difficile !


Précisions supplémentaires.

J'ai mis un peu de vernis en aérosol sur le tube de cuivre pour supprimer l'oxydation.
Le tube de garde ne doit pas être refermé sur lui même pour ne pas créer une spire en court circuit.
